Thiết Kế Đường Ống Trong Module Xử Lý Nước Thải

Tìm hiểu cách thiết kế đường ống trong module xử lý nước thải, các loại đường ống, vật liệu sử dụng và những nguyên tắc bố trí giúp hệ thống vận hành ổn định, dễ bảo trì.

Trong một hệ thống xử lý nước thải dạng module, đường ống là bộ phận kết nối toàn bộ các công trình xử lý thành một quy trình khép kín. Nước thải, khí cấp, bùn tuần hoàn hay hóa chất đều được vận chuyển thông qua hệ thống này. Vì vậy, đường ống trong module xử lý nước thải không chỉ ảnh hưởng đến hiệu quả xử lý mà còn quyết định khả năng vận hành, bảo trì và tuổi thọ của thiết bị.

Một hệ thống đường ống được bố trí hợp lý sẽ giúp dòng chảy ổn định, giảm tổn thất áp lực, hạn chế rò rỉ và thuận tiện khi sửa chữa. Ngược lại, nếu thiết kế không đúng, hệ thống có thể gặp các sự cố như tắc nghẽn, lưu lượng không ổn định hoặc tiêu tốn nhiều điện năng hơn trong quá trình vận hành.

1. Đường ống trong module xử lý nước thải gồm những loại nào?

Tùy theo công nghệ xử lý và công suất thiết kế, số lượng đường ống có thể khác nhau. Tuy nhiên, một đường ống trong module xử lý nước thải thường bao gồm các nhóm chính sau:

Loại đường ống	Chức năng
Đường ống nước thải	Dẫn nước giữa các công trình xử lý
Đường ống cấp khí	Cấp khí cho bể sinh học
Đường ống bùn	Tuần hoàn hoặc xả bùn
Đường ống hóa chất	Châm hóa chất xử lý
Đường ống nước sạch	Rửa màng lọc và vệ sinh thiết bị
Đường ống xả	Đưa nước sau xử lý ra ngoài

Mỗi tuyến ống có nhiệm vụ riêng và cần được tính toán đồng bộ ngay từ giai đoạn thiết kế để tránh chồng chéo hoặc gây khó khăn trong quá trình vận hành.

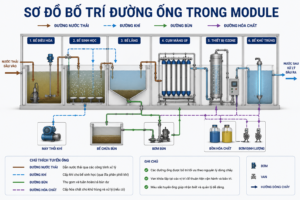

2. Bố trí đường ống trong module như thế nào?

Nguyên tắc chung khi bố trí đường ống trong module xử lý nước thải là giữ đường đi ngắn, dễ quan sát và thuận tiện bảo trì.

Thông thường, tuyến nước chính sẽ đi theo trình tự công nghệ từ bể điều hòa đến bể sinh học, tiếp theo là cụm lọc và khử trùng trước khi xả ra môi trường. Các tuyến cấp khí, tuần hoàn bùn và châm hóa chất sẽ được bố trí riêng để tránh ảnh hưởng lẫn nhau.

Trong các module hiện đại, kỹ sư thường gom các tuyến ống theo từng nhóm chức năng, đánh dấu chiều dòng chảy và lắp đặt van khóa tại những vị trí quan trọng để việc kiểm tra hoặc thay thế thiết bị diễn ra nhanh hơn.

3. Vật liệu đường ống thường sử dụng

Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc, áp lực và loại lưu chất cần vận chuyển.

Đối với nước thải thông thường, uPVC là lựa chọn phổ biến nhờ giá thành hợp lý và khả năng chống ăn mòn tốt. HDPE thường được sử dụng cho các tuyến ống ngoài trời hoặc chôn ngầm vì có độ bền cơ học cao. Trong khi đó, inox 304 hoặc inox 316 được ưu tiên tại các vị trí tiếp xúc với hóa chất hoặc yêu cầu độ bền lớn.

Lựa chọn đúng vật liệu sẽ giúp đường ống trong module xử lý nước thải hoạt động ổn định, giảm rò rỉ và kéo dài tuổi thọ của toàn bộ hệ thống.

4. Những nguyên tắc khi thiết kế đường ống

Một hệ thống đường ống hiệu quả không nhất thiết phải phức tạp mà cần được bố trí khoa học.

Khi thiết kế đường ống trong module xử lý nước thải, kỹ sư thường ưu tiên giảm số lượng co và cút để hạn chế tổn thất áp lực, bố trí van khóa tại các vị trí cần bảo trì, đồng thời để lại khoảng trống đủ lớn cho việc tháo lắp bơm hoặc thiết bị sau này.

Ngoài ra, toàn bộ hệ thống cần được thử áp và kiểm tra độ kín trước khi đưa vào vận hành nhằm phát hiện sớm các vị trí rò rỉ hoặc mối nối chưa đạt yêu cầu.

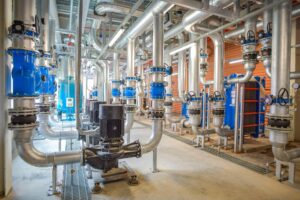

Tiêu chuẩn thiết kế hệ thống đường ống công nghệ của Veolia Water Technologies

5. Những lỗi thường gặp

Một số sự cố trong quá trình vận hành không xuất phát từ công nghệ xử lý mà đến từ việc thiết kế đường ống trong module xử lý nước thải chưa hợp lý.

Các lỗi phổ biến gồm lựa chọn đường kính ống quá nhỏ, bố trí quá nhiều co nối làm giảm lưu lượng, thiếu van khóa, chọn sai vật liệu hoặc không đánh dấu các tuyến ống khi thi công. Những lỗi này khiến việc bảo trì trở nên khó khăn và làm tăng chi phí vận hành trong thời gian dài.

Vì vậy, ngoài bản vẽ thiết kế, quá trình lắp đặt và nghiệm thu cũng cần được thực hiện đúng quy trình để đảm bảo chất lượng của toàn bộ hệ thống.

6. Kết luận

Mặc dù không phải là thiết bị trực tiếp xử lý chất ô nhiễm, đường ống trong module xử lý nước thải lại giữ vai trò kết nối toàn bộ quy trình công nghệ. Một hệ thống đường ống được thiết kế đúng sẽ giúp dòng chảy ổn định, giảm tổn thất áp lực, thuận tiện cho công tác vận hành và bảo trì.

Đối với các module xử lý nước thải y tế hoặc công nghiệp, đầu tư đúng ngay từ khâu thiết kế đường ống trong module xử lý nước thải sẽ góp phần nâng cao hiệu quả xử lý, kéo dài tuổi thọ thiết bị và giảm đáng kể chi phí khai thác trong suốt quá trình sử dụng.
